  • 氣動對夾式球閥

    詳情介紹

    產品說明

    一、氣動超薄對夾球閥概述

    氣動對夾球閥采用支架與執行機構連接,具有結構緊湊體積小,重量輕,摩擦力小, 回差小,動作平穩可靠等優點。

    氣動對夾式球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成,閥體部分同“1”電動球閥閥體一樣。

    氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式(靠彈簧的恢復張力復位),故障下要求保位時,配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥,需配電磁閥以及行程開關等;對比例式調節閥,需配定位器。

    二、氣動超薄球閥技術參數

    閥類傳動方式連結形式結構形式密封面公稱壓力(MPa)閥體材料
    球閥6-氣動
    6s-氣動帶手動
    對夾式浮動球直通F-氟塑料
    H-合金鋼
    PPL
    1.6
    2.5
    4.0
    6.4
    按表內閥體
    材料代號
    公稱通徑DN(mm)15-150
    材料材料代號CPR



    閥體WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
    球板2Cr13ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
    閥桿2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti
    密封圈增強聚四氟乙烯 對位聚苯
    填料聚四氟乙烯 柔性石墨



    適用介質水、蒸汽、油品硝酸類醋酸類
    適用溫度-28℃~250℃
    控制型式雙作用/單作用
    作用型式切斷/調節
    輸入信號電信號:0~10mA、-4~10mA 氣信號20~100kPa
    回信電壓AC220V/DC24V
    工作介質凈化壓縮壓氣
    執行器型號63RA系列、AW系列
    氣源壓力0.3~0.7MPa

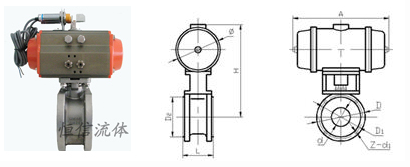

    三、超短氣動球閥 安裝尺寸

    公稱通徑DN(mm)尺 寸執行器型號
    LDD1D2BFZ-φd
    15359565451424-M12可選配63000RA或AW系列執行器
    (以上選配僅供參選 具體選用根據實際要求)
    20381057555144-M12
    25421158565144-M12
    325013510078164-M16
    406014511085164-M16
    50701601251001634-M16
    6595180145120184/8-M16
    80118190160135208-M16
    100140215180155208-M16
    125175245210185228-M16
    150210280240210248-M20
