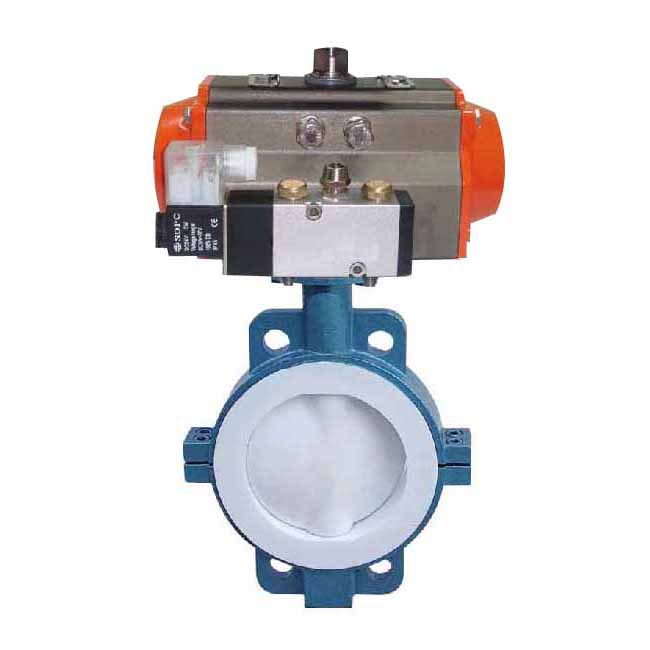

(襯氟)氣動蝶閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

銷售：0577-67929136

詳情介紹

(襯氟)氣動蝶閥產品說明

氣動襯氟蝶閥

一、(襯氟)氣動蝶閥概述

蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。襯里蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品,并可取代閘閥、截止閥和其它類型的切斷、調節閥門。

二、(襯氟)氣動蝶閥用途

全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。

(襯氟)氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

三、(襯氟)氣動蝶閥結構特點

①體積小、重量輕、操作輕巧、便于安裝、維修。

②密封性能優良可靠、零泄漏,使用壽命長。

③流量特性趨于直線,調節性能最優。

④結構簡單,開關迅速,90°旋轉啟閉。

⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。

⑥可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。

⑦更換零件襯里材質可適用于各種介質。

四、(襯氟)氣動蝶閥主要零部件材料

序號	零件名	灰鑄鐵	鑄鋼	不銹剛		超低碳不銹鋼
序號	零件名	Z	C	P	R	PL	RL
1	上、下閥體、閥蓋	A126C.135A	A126 WCB	A351　CF8	A351　CF8M	A351　CF3	A351 CF3M
2	蝶板	A126 WCB	A105	A351　CF8	A351　CF8M	A351　CF3	A351 CF3M
3	蝶板軸	A182 F6	A182 F6	A182 F304	A182 F316	A182 F304L	A182 F316L
4	襯里層/閥座	PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯)
5	O型圈	VITon (氟橡膠）			VITon (氟橡膠）
6	氣缸	鋁合金			鑄鋼

五、(襯氟)氣動蝶閥主要外形尺寸與連接尺寸

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	ANSI 125Lb 150Lb
50	2	43	152	120.5	92	2	16	4-φ19	200	150	5
65	21/2	46	178	139.5	105	2	18	4-φ19	250	160	7
80	3	46	190	152.5	127	2	19	4-φ19	250	170	10
100	4	52	229	190.5	157	2	24	8-φ19	300	185	14
125	5	56	254	216	186	2	24	8-22	300	210	22
150	6	56	279	241.5	216	2	26	8-φ22	200	230	32
200	8	64	343	298.5	270	2	29	8-φ22	240	285	66
250	10	71	406	362	324	2	31	12-φ25	240	325	80
300	12	81	483	432	381	2	32	12-φ25	280	360	94
350	14	92	533	476	413	2	35	12-φ29	280	430	125
400	16	102	597	540	470	2	37	16-φ29	320	475	150
450	18	114	635	578	533	2	40	16-φ32	320	525	172
500	20	127	699	635	584	2	43	20-φ23	360	565	225
600	24	154	813	749.5	692	2	48	20-φ25	360	630	290
750	30	165	887	846	813	2	45	44-φ23	400	675	330
900	36	200	1057	1009.7	972	2	53	44-φ26	400	805	405
1050	42	251	1226	1171.4	1130	2	59	48-φ29	500	995	480
1200	48	276	1392	1335	1289	2	65	44-φ32	500	1170	695
