  • (硬密封)氣動蝶閥

    詳情介紹

    產品說明

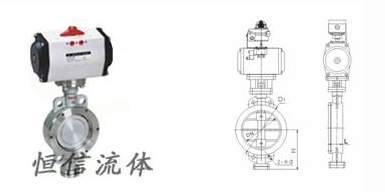

    氣動硬密封蝶閥

    一、(硬密封)氣動蝶閥概述

    D673氣動對夾式彈性硬密封蝶閥采用一個“U”型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上,是調節流量和截斷流體的最佳裝置。

    二、(硬密封)氣動蝶閥特點

    1、氣動蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。

    2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

    3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。

    4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。

    5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。

    6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

    三、(硬密封)氣動蝶閥執行機構

    (硬密封)氣動蝶閥采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式

    1、齒輪式雙活塞,輸出力矩大,體積小。

    2、氣缸選用鋁金材料,重量輕、外形美觀。

    3、可在頂部、底部安裝手動操作機構。

    4、齒條式連接可調節開啟角度、額定流量。

    5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

    6、IS05211標準連接為產品的安裝更換提供了方便。

    7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

    四、(硬密封)氣動蝶閥附件的選項

    根據不同控制和要求可選擇下列附件:

    切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。

    調節型附件:電氣定位器、氣動定位器、電氣轉換器。

    氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。

    五、(硬密封)氣動蝶閥主要性能規范

    公稱通徑DN(mm)50-1200
    公稱壓力PN(MPa)1.01.6
    公稱壓力PS(MPa)強度試驗1.52.4
    密封試驗1.11.76
    材料材料代號CPR
    主要零件閥體WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
    蝶板WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
    閥桿2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti
    密封圈四氟 不銹鋼
    填料四氟 柔性石墨
    適用工況適用介質水、蒸汽、油品硝酸類醋酸類
    適用溫度-40℃~200℃(超該溫度范圍;訂貨時請注明)
    執行器型號GT系列、SW系列、BAW系列
    氣源壓力0.4-0.7Mpa

    六、(硬密封)氣動蝶閥主要尺寸及執行器配置

    公稱通徑DN(mm)尺寸(mm)執行器型號
    LD1HZ-Φd
    5043125824-18GT63/GT83K
    6546145958-18GT83/GT83K
    80491601088-18GT83/GT110K
    100561901258-23GT110/GT127K
    125642201388-25GT127/GT160K
    150702501988-25<GT127/GT160K
    2007131023612-25GT160/GT190K
    2507637027612-30GT190/GT210K
    3008343030816-30GT210/BAW17S
    3509249034016-34BAW17/BAW20S
    40010255037416-34BAW17/BAW20S
    45011460038420-34BAW17/BAW20S
    50012766044820-41BAW17/BAW20S
    60015477049020-41BAW20/BAW28S
    70016587554224-48BAW28/BAW28S
    80019099060724-48BAW28/BAW35S
    900203109066528-54BAW28/BAW35S
    1000216121073128-58BAW35/BAW40S
    1200254142084232-58BAW35/BAW40S

    訂貨須知:

    1、請在訂貨時提供詳細口徑規格、交貨地址、交貨時間。

    2、根據管道需要,決定選用往復式(二位開關式)或彈簧復位式(常閉或常開式)。

    3、可選配控制附件:(1)單電控電磁閥(斷電時常閉或常開),(2)雙電控電磁閥(開關式),(3)閥位開關回訊器,(4)氣源處理三聯件。特殊使用環境(易燃易爆場合),可選防爆型。
